چگونه با ترموکوپل نوع K به کنترل دمای دقیق در خط تولید برسیم؟ راهنمای جامع انتخاب سنسور، نصب اصولی، کابل‌کشی، کالیبراسیون و تنظیم PID.

در دنیای پیچیده و رقابتی صنعت امروز، دقت یک متغیر لوکس نیست، بلکه یک ضرورت مطلق است. از صنایع پتروشیمی و فولاد گرفته تا خطوط تولید مواد غذایی و دارویی، کوچکترین انحراف دما می‌تواند به معنای تفاوت بین یک محصول بی‌نقص و یک ضایعات پرهزینه باشد. کنترل دقیق دما، ستون فقرات کیفیت محصول، ایمنی فرآیند و بهره‌وری انرژی است.

اما صرفاً داشتن یک ترموکوپل نوع K در خط تولید، تضمین‌کننده دقت نیست. دستیابی به کنترل دمای پایدار و دقیق، نیازمند درک عمیق این سنسور، انتخاب صحیح، نصب اصولی و یکپارچه‌سازی آن با یک سیستم کنترل هوشمند است.

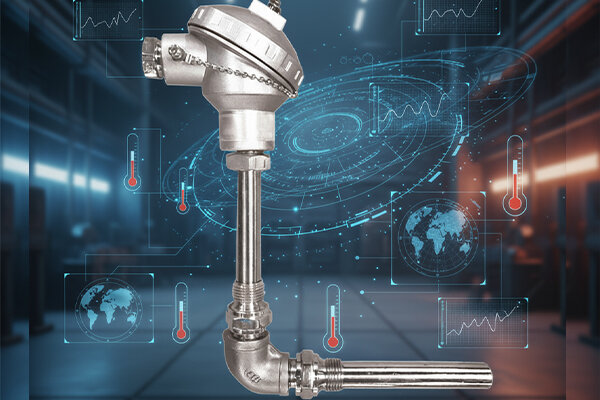

ترموکوپل نوع K چیست و چرا تا این حد محبوب است؟

قبل از پرداختن به "چگونگی"، بیایید نگاهی کوتاه به "چیستی" بیندازیم. ترموکوپل یک سنسور دما است که بر اساس "اثر سیبک" (Seebeck Effect) کار می‌کند. به زبان ساده، زمانی که دو فلز غیر مشابه در یک نقطه به هم متصل می‌شوند (اتصال گرم)، و در طول سیم‌ها اختلاف دما وجود داشته باشد، یک ولتاژ بسیار کوچک (میلی‌ولت) تولید می‌شود. این ولتاژ مستقیماً با اختلاف دمای بین اتصال گرم (نقطه اندازه‌گیری) و اتصال سرد (نقطه مرجع، معمولاً در کنترلر) متناسب است.

ترموکوپل نوع K، که از آلیاژهای کرومل (Chromel) و آلومل (Alumel) ساخته شده است، به دلایل زیر به اسب کاری (Workhorse) صنایع تبدیل شده است:

• محدوده دمایی بسیار گسترده: این ترموکوپل قادر است دماها را از حدود -200 درجه سانتی‌گراد تا +1350 درجه سانتی‌گراد اندازه‌گیری کند، که تقریباً تمام فرآیندهای صنعتی متداول را پوشش می‌دهد.
• مقاومت بالا در برابر اکسیداسیون: آلیاژ کرومل به ویژه در دماهای بالا مقاومت خوبی در برابر اکسیداسیون نشان می‌دهد، که آن را برای استفاده در کوره‌ها و محیط‌های با هوای داغ ایده‌آل می‌سازد.
• پاسخ‌دهی نسبتاً خطی: رابطه بین دما و ولتاژ خروجی در نوع K نسبتاً خطی است، که کالیبراسیون و تفسیر داده‌ها را برای کنترلرها آسان‌تر می‌کند.
• مقرون به صرفه بودن: در مقایسه با سایر ترموکوپل‌ها (مانند نوع R یا S که از پلاتین ساخته شده‌اند)، نوع K تعادل بسیار خوبی بین قیمت و عملکرد ارائه می‌دهد.

گام‌های حیاتی برای کنترل دمای دقیق با ترموکوپل K

دستیابی به دقت بالا یک فرآیند تک مرحله‌ای نیست، بلکه زنجیره‌ای از انتخاب‌ها و اقدامات صحیح است.

گام اول: انتخاب هوشمندانه ترموکوپل

همه ترموکوپل‌های نوع K یکسان ساخته نمی‌شوند. انتخاب شما باید بر اساس نیاز دقیق فرآیندتان باشد:

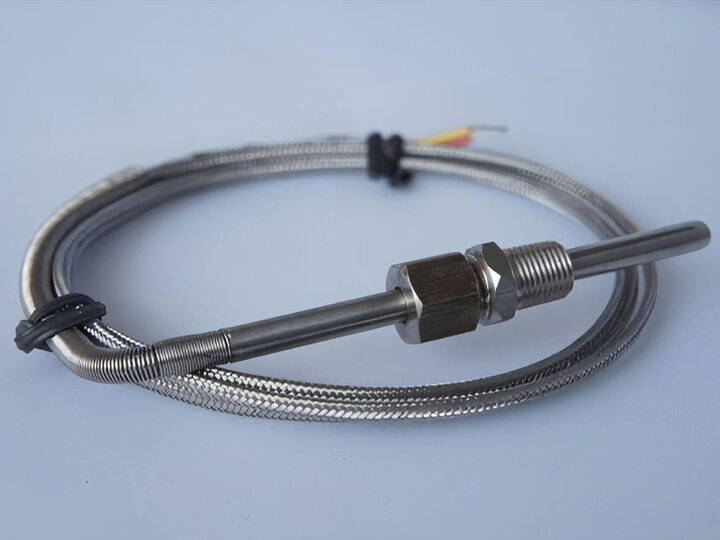

• نوع اتصال (Junction):
  • اتصال در معرض : سریع‌ترین زمان پاسخ‌دهی را دارد اما در برابر خوردگی و آسیب فیزیکی آسیب‌پذیر است. مناسب برای اندازه‌گیری دمای گازهای تمیز.
  • اتصال زمین شده: اتصال به غلاف فلزی جوش خورده است. زمان پاسخ‌دهی خوبی دارد اما مستعد دریافت نویز الکتریکی (EMI/RFI) است.
  • اتصال ایزوله: اتصال از غلاف جدا است. کندترین زمان پاسخ‌دهی را دارد اما بهترین محافظت را در برابر نویز الکتریکی و حلقه‌های زمین ارائه می‌دهد. (برای کنترل دقیق در محیط‌های صنعتی پر نویز، این گزینه اغلب ترجیح داده می‌شود).
• جنس غلاف (Sheath Material):
  • فولاد ضد زنگ (Stainless Steel 316): انتخاب استاندارد برای مقاومت در برابر خوردگی عمومی و دماهای متوسط.
  • اینکونل 600 (Inconel 600): برای دماهای بسیار بالا (بالاتر از 800 درجه سانتی‌گراد) و محیط‌هایی که مستعد اکسیداسیون و کربوریزاسیون هستند، حیاتی است.

بنابراین، کاملاً واضح است که هنگام خرید ترموکوپل نوع K، توجه دقیق به نیازهای فرآیند و نوع کاربرد ما، کلید یک انتخاب موفق و دستیابی به اندازه‌گیری دقیق است.

گام دوم: نصب و جانمایی؛ جایی که دقت آغاز می‌شود

یک سنسور گران‌قیمت در مکان اشتباه، داده‌های بی‌ارزشی تولید می‌کند.

• عمق غوطه‌وری: یک قانون طلایی می‌گوید که ترموکوپل باید حداقل 10 برابر قطر غلاف خود در فرآیند فرو رود. این کار تضمین می‌کند که سنسور، دمای واقعی سیال یا ماده را می‌خواند، نه دمای دیواره مخزن یا لوله را.
• محل نصب: سنسور را در جایی نصب کنید که نماینده واقعی دمای فرآیند باشد. آن را از منابع گرمایشی یا سرمایشی ثانویه (مانند هیترهای تابشی یا فن‌های خنک‌کننده) دور نگه دارید. در خطوط لوله، نصب در زانویی‌ها (جایی که سیال به خوبی مخلوط می‌شود) اغلب نتایج بهتری می‌دهد.
• جلوگیری از لرزش: لرزش مداوم می‌تواند به اتصالات داخلی سنسور آسیب برساند. از بست‌های مناسب و در صورت لزوم از غلاف‌های ضخیم‌تر یا ترموول استفاده کنید.

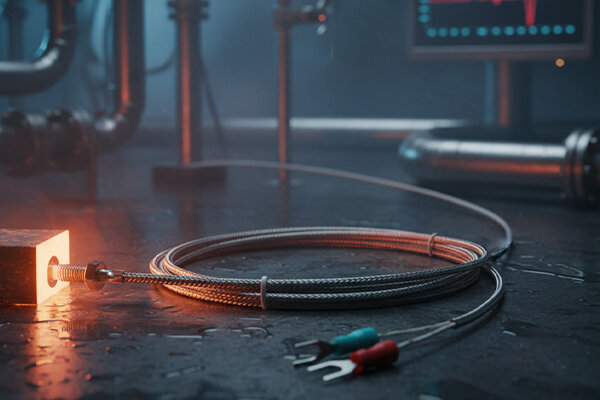

گام سوم: کابل‌کشی و مدیریت نویز

خطوط تولید کارخانه‌ها، محیط‌های پر سر و صدای الکتریکی هستند (موتورها، درایوها، کنتاکتورها). سیگنال میلی‌ولتی ضعیف ترموکوپل به شدت به این نویزها حساس است.

• کابل جبران‌ساز: این مهم‌ترین نکته است. شما هرگز نباید از سیم مسی معمولی برای افزایش طول سیم ترموکوپل نوع K استفاده کنید. این کار یک اتصال سرد ناخواسته ایجاد کرده و خطای فاحشی در اندازه‌گیری ایجاد می‌کند. همیشه از کابل جبران‌ساز نوع KX (که از همان آلیاژها یا آلیاژهای مشابه ساخته شده) استفاده کنید.
• شیلد و زمین کردن: از کابل‌های شیلددار استفاده کنید و شیلد را فقط در یک سر (معمولاً در سمت کنترلر یا PLC) به زمین متصل کنید تا از ایجاد حلقه‌های زمین جلوگیری شود.
• جداسازی مسیر: کابل ترموکوپل را از کابل‌های برق فشار قوی، کابل‌های موتور و درایوهای فرکانس متغیر (VFD) دور نگه دارید. آن‌ها را در سینی‌های کابل جداگانه عبور دهید.

گام چهارم: کنترلر دما؛ مغز متفکر سیستم

ترموکوپل فقط چشم سیستم است؛ کنترلر دما مغز آن است.

• جبران‌سازی اتصال سرد : اطمینان حاصل کنید که کنترلر یا ماژول ورودی شما دارای قابلیت CJC داخلی و دقیق است. این سنسور دمای محیط در ترمینال‌های ورودی را اندازه‌گیری کرده و آن را از محاسبات حذف می‌کند.
• فراتر از ON/OFF؛ قدرت PID: برای کنترل دقیق، کنترلرهای ساده ON/OFF کافی نیستند. شما به یک کنترلر PID (تناسبی، انتگرالی، مشتقی) نیاز دارید.
  • کنترلر PID فقط دما را بررسی نمی‌کند؛ بلکه نرخ تغییر دما را نیز تحلیل می‌کند.
  • این کنترلر یاد می‌گیرد که فرآیند شما چقدر اینرسی حرارتی دارد و قبل از رسیدن به نقطه تنظیم ، هوشمندانه خروجی (مثلاً به هیتر) را کاهش می‌دهد تا از جهش دما (Overshoot) جلوگیری کند.
  • تنظیم دقیق پارامترهای PID برای دستیابی به پایداری و دقت، حیاتی است.

گام پنجم: کالیبراسیون و نگهداری دوره‌ای

هیچ سنسوری تا ابد دقیق نمی‌ماند. ترموکوپل‌ها، به ویژه در دماهای بالا، دچار "دریفت" می‌شوند (تغییر تدریجی در خروجی به دلیل تغییرات متالورژیکی در آلیاژها).

• یک برنامه منظم برای کالیبراسیون داشته باشید. ترموکوپل‌های در حال کار را با یک ترموکوپل مرجع کالیبره شده یا یک کالیبراتور دمای خشک (Dry Block Calibrator) مقایسه کنید.
• اتصالات را به صورت دوره‌ای برای علائم خوردگی، اکسیداسیون یا شل شدن بررسی کنید. یک اتصال ضعیف می‌تواند مقاومت ایجاد کرده و خوانش دما را مختل کند.

کنترل دقیق دما، فرآیندی فراتر از یک ترموکوپل

دستیابی به کنترل دقیق دما نیازمند تجهیزات باکیفیت و استاندارد است، زیرا قطعات نامرغوب کل سیستم را به خطر می‌اندازند. شرکت بهین تجارت ارشام، به عنوان یک ارائه‌دهنده راه‌حل‌های جامع، درک عمیقی از این نیاز دارد. این مجموعه نه تنها تأمین‌کننده تخصصی ترموکوپل‌های نوع K، کنترلرهای دقیق PID و ترانسمیترهای دما (برای حذف نویز) است، بلکه با ارائه مشاوره فنی تخصصی، به مشتریان در انتخاب دقیق‌ترین تجهیزات برای چالش‌های صنعتی (مانند نویز و خوردگی) کمک می‌کند. همکاری با بهین تجارت ارشام، تضمین‌کننده اصالت و کیفیت تجهیزات، کاهش خرابی‌ها و ثبات در کیفیت محصول نهایی خواهد بود.

کنترل دمای دقیق در خط تولید با ترموکوپل نوع K، نتیجه یک رویکرد سیستمی است. این فرآیند با انتخاب صحیح سنسور آغاز می‌شود، با نصب اصولی و سیم‌کشی ضد نویز ادامه می‌یابد و توسط یک کنترلر PID هوشمند مدیریت می‌شود.
